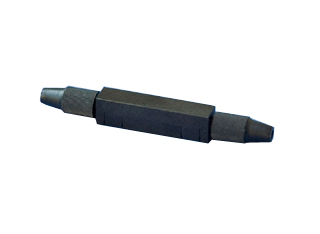

产品名称:快速冷接连接器 产品类别:YYPXJY 产品摘要:用于FTTH场合,操作简单,快速。 联系电话:021-60138661
快速光纤活动连接器 ,俗称快速活接头,一般称为皮线光纤连接器,是用于连接两根皮线光纤或光缆形成连续光通路的可以重复使用的无源器件,已经广泛应用在光纤传输线路、光纤配线架和光纤测试仪器、仪表中,是目前使用数量很多的光无源器件。
产品结构
产品采用的是在工厂将一段祼纤预先置入陶瓷插芯内,并将顶端进行了研磨,操作者在现场只需要将另一端切割好光纤后插入即可;由于产品前端预埋光纤在工厂已经研磨且对接处填充匹配液,不过分依赖光纤端面切割的平整度,大大降低了对操作者熟练程度的要求;由于接头的端面采用的是预先研磨的工艺,因此回波损耗指标好;无需特殊配套,对切割刀要求低,不需要专用切割刀;其他只需要米勒钳等普通工具
技术特点
· 标准SC/PC连接头
· 低插入损耗:平均0.3dB
· 高抗拉强度:>20N
· 可重复使用
· 携带方便、组装快捷
· 用于FTTH工程
技术参数
技术参数
项目 |
技术参数 |
适用光缆 |
3.1×2.0 mm 皮线光缆 |
插头类型 |
SC/PC |
光纤直径 |
125μm |
光纤型号 |
客户指定 |
光纤模式 |
SM |
插入损耗 |
典型值0.3dB,0.5dB(1310nm 1550nm) |
抗拉强度 |
>20N |
使用温度 |
-40℃~+75℃ |
高低温循环 |
IL≤0.3dB,RL≤5dB |
振动 |
IL≤0.3dB,RL≤5dB |
低温-40℃ |
IL≤0.3dB,RL≤5dB |
高温高湿85℃,85%H |
IL≤0.3dB,RL≤5dB |
用于FTTH场合,操作简单,快速。
